孫建新，馬兵書
（天津天鋼聯合特鋼有限公司，天津301500）
[摘 要]：在轉爐冶煉的過程中，受廢鋼的種類及規格、爐口尺寸、廢鋼槽容積、廢鋼吊車能力、生產節奏等多種因素的影響，其廢鋼的入爐數量受限，為此開發了在鐵水罐、爐頂料倉、鋼包爐等多點的爐外廢鋼加入工藝以提高廢鋼比，實施后取得良好的效果。
[關鍵詞]：廢鋼；廢鋼比；鐵水罐；鋼包；轉爐；鋼包精煉爐
0 引言
廢鋼是一種可循環的再生資源，其回收和利用具有較高的環保、經濟和社會效益。使用 1 t 廢鋼鐵，可煉鋼約 900 kg，可以替代鐵礦石 1 600 kg，節約焦煤 500 kg，廢氣排放量減少 86%、廢水排放量減少 76%、廢渣的排放可減少 97%。用廢鋼煉 1 t 鋼可減少近 1.6 t 碳排放和 1 t 原煤消耗，同時大幅度降低噸鋼綜合能耗。
我國“十三五”規劃提出，到 2020 年，要把煉鋼廢鋼比提高到 20%；工信部 2015 年 12 月出臺的《鋼鐵行業政策調整計劃》提出，到 2025 年要把廢鋼應用比例提高到 30%。對于鋼鐵廠，提高轉爐廢鋼比，可以提高轉爐生產效率，降低原材料生產成本，增加公司經濟效益。因此，無論是從國家大政方針上，還是企業自身的經營效益上，提高廢鋼比是未來鋼鐵行業發展的趨勢。
根據廢鋼協會統計預測，2018 年全國廢鋼鐵資源總量達到 2.2 億 t，預計在 2025 年，我國鋼鐵蓄積量將達到 120 億 t ，廢鋼年產出量超過 2.7—3.0 億 t；2030 年，我國鋼鐵蓄積量達到 132 億 t，廢鋼年產出量超過 3.2—3.5 億 t。隨著我國鋼鐵蓄積量和廢鋼資源的增加以及廢鋼價格優勢凸顯，在未來 20 年內，我國廢鋼資源總量將非常充足。
我公司高爐生產能力小于煉鋼的生產能力，以前廢鋼的價格高于鐵水成本且鋼材始終處于微利或無利狀態，導致煉鋼的產能不能全部釋放。2016 年廢鋼價格持續走低，給煉鋼全面釋放產能奠定了基礎。
加入轉爐的廢鋼數量受如下因素的限制：（1）廢鋼的種類及規格；（2）轉爐爐口尺寸；（3）廢鋼槽尺寸；（4）廢鋼吊車；（5）生產節奏；為此我們開發了在鐵水罐、爐后鋼包、鋼包爐等多點的爐外廢鋼加入工藝。
1 在鐵水罐加廢鋼
1.1 鐵水罐加入廢鋼種類及加入時機
鐵水罐內的廢鋼主要以破碎料和鋼筋壓塊為主。在完成轉爐兌鐵以后，將破碎料或鋼筋壓塊加入鐵水罐。
1.2 鐵水罐加入廢鋼的優點
（1）減少鐵水罐的溫降，對廢鋼進行預熱。
（2）鐵水罐加廢鋼解決爐前轉爐一次性加入廢鋼量過大，縮短了轉爐加廢鋼的時間和降低了因廢鋼量過大入爐難度，轉爐因每爐加廢鋼時間減少縮 短 30s，為提高轉爐的冶煉節奏打下基礎。
1.3 鐵水罐加入廢鋼實踐

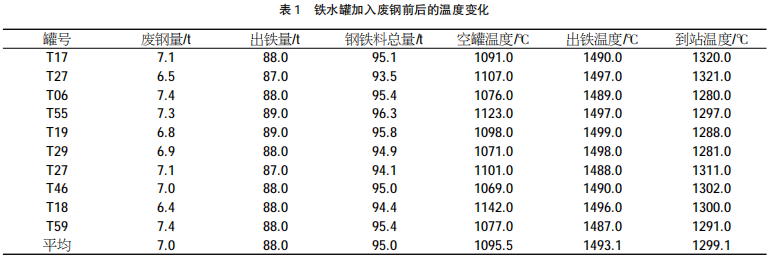

鐵水罐包容 100 t，加入廢鋼 7 t，出鐵量 88 t，鐵水罐空包溫度 1 100℃、出鐵溫度 1 490℃、出鐵到煉鋼廠鐵水溫度 1 300℃。鐵水罐加入廢鋼前后的溫度變化見表 1。
1.4 鐵水罐加廢鋼后，轉爐冶煉操作數據
在如上鐵水條件下，入爐鐵水(含廢鋼 7 t)95 t、爐前加入廢鋼 27 t、轉爐出鋼量 113 t，高位料倉 1.5t、入爐鐵水罐測溫 1 300 ℃、石灰加入量 3.0 t、輕燒白云石 2.0t，轉爐終點溫度可以達到 1 600 ℃。
此時轉爐的操作指標為：鐵水量 778.761 kg/t，廢鋼 300.885 kg/t，廢鋼比 27.87%，石灰消耗 26.55 kg/t，白云石 17.7 kg/t，渣中氧化鐵（法 FeO+Fe2O3）23%。
2 爐后鋼包中加廢鋼
2.1 爐后加入廢鋼種類及加入時機
轉爐出鋼過程中，從轉爐高位料倉向鋼包中加入一定量的廢鋼。廢鋼品種為：無油無水的沖子料、破碎料、鋼筋頭、硅鋼片、高錳生鐵塊。
2.2 爐后加入廢鋼優點
（1）廢鋼的收得率高，達到 99%。
（2）降低了脫氧劑的使用量，尤其是出鋼過程加入高錳生鐵塊，節約了大量的合金成本。
2.3 爐后加廢鋼與否對鋼種冶煉的影響

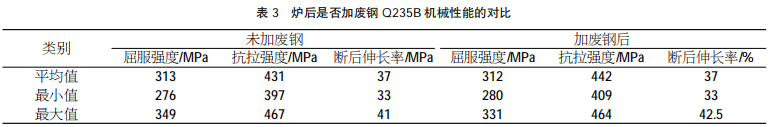

以 Q235B 為例。在冶煉 Q235B 鋼種時，上述品種的廢鋼在爐后出鋼過程中使用，實踐數據證明鋼坯低倍組織和軋制后帶鋼機械性能完全符合國家標準的要求。爐后加廢鋼與否對產品質量沒有造成影響。爐后是否加廢鋼 Q235B 中低倍組織的對比見表2。爐后是否加廢鋼 Q235B 機械性能的對比見表 3。
2.4 爐后出鋼過程加高錳生鐵與鋼筋頭的成本優勢比較

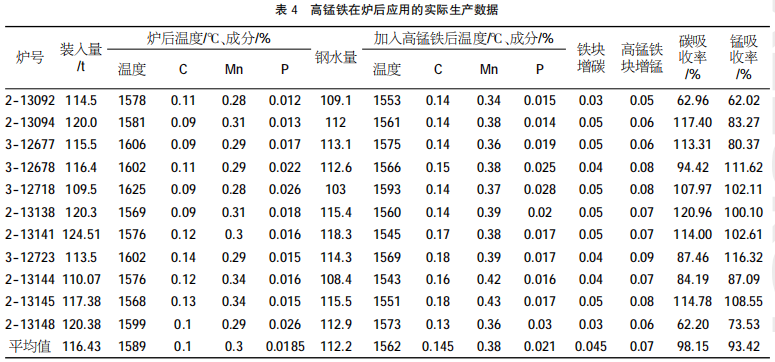

高錳鐵在爐后應用的實際生產數據見表 4。

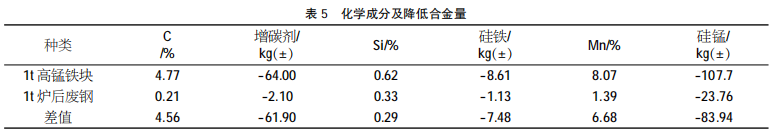

爐后加 1 t 高錳生鐵與 1 t 鋼筋頭廢鋼比較（平均出鋼量 112.5 t），化學成分及降低合金量見表 5。

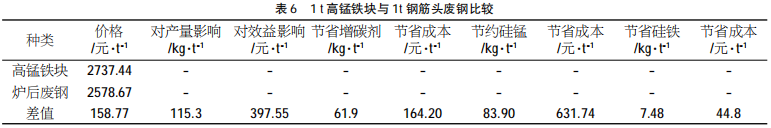

爐后鋼包加入 1 t 高錳鐵塊 （Fe 收得率約13.46%）與 1 t 鋼筋頭廢鋼（Fe 收得率約 1.93%）比較減少 Fe 收得率 11.53%，減少鋼產量 115.3 kg。材料單價：鋼坯價格 3448.00 元/t，高錳鐵塊單價 2737.44 元/t，廢鋼 2578.67 元/t，增碳劑 2652.60元/t，硅錳合金 7529.69 元/t，硅鐵合金 5989.76 元/t。1t 高錳鐵塊與 1t 鋼筋頭廢鋼比較見表 6。
消耗 1t 高錳鐵對比 1t 爐后廢鋼效益增加值：
44.8+631.74+164.20-397.55-158.77 =284.42 元。
每月按照消耗 2000t 高錳生鐵塊計算，可以節約成本 56.88 萬元，全年可以降低消耗 682.61 萬元。
3 LF 精煉爐處理過程中廢鋼的使用
3.1 LF 精煉爐加入廢鋼種類及加入時機
LF 精煉爐處理過程使用的廢鋼品種和規格主要是無油無水 80 mm 以下的沖子料、80 mm 以下的鋼筋切頭，通過精煉爐的料倉加入鋼包。
3.2 LF 精煉爐加入廢鋼的數量
根據 LF 精煉爐鋼水進站溫度和在站處理時間確定具體的使用量。
3.3 精煉加熱補償時的廢鋼加入量計算
1 000 kg 廢鋼熔化并加熱至 1 590 ℃所需熱量:
1 000×0.637×（1515-25）+1 000×0.837×（1 590-1 515）+1 000×272=1 283 905 kJ 式中，
1000 為廢鋼加入量，kg；0.637 為廢鋼固態平均熱容，kJ/kg·K；1515 為 Q235B 液相線溫度，℃；25 為廢鋼初始溫 度，℃；0.837 為液態鋼水平均熱容，kJ/kg·K；1 590 為加熱終點溫度，℃；272 為廢鋼熔化潛熱，kJ/kg。
精煉通電加熱功率為 18MVA，鋼水靜置溫降按1.2 ℃/min 考慮，最大升溫速度 4 ℃/min,則通電加熱20 min，對精煉爐加熱熱效率η，進行估算:
η=100×1 000×0.837×（1.2 +4）（/ 18 000 ×60）= 0.40 式中，1 000 為廢鋼加入量，kg；0.837 為液態鋼水平均熱容，kJ/kgK；1.2 為鋼水靜置溫降，℃/min；4 為鋼水升溫速度，℃/min；18 000 為變壓器加熱功 率，kVA；60 為 1 h 的分鐘數，min。
則加熱 20 min 可加廢鋼量=(18 000×20×60× 0.4-100×1 000×0.837×1.2×20)/1 283 905=5.16 t
3.4 LF 精煉爐加入每噸廢鋼成本
LF 精煉爐每噸廢鋼熔化并加熱至 1 590 ℃所需熱量 1 283 905 kJ，耗電量 1 283 905 kJ/3 600=356.64 kWh。
電極消耗：
356.64×0.0115=4.1 kg
廢鋼價格 3 000 元/t，電價格 0.69 元/kWh，電極價格 32 000 元/t。
LF 精煉爐加入每噸廢鋼成本 1/0.98×3 000+0.69×356.64+4.1×32 000/1 000=3438.5 元/t，鋼水澆鑄成本及大包耐材費用 68 元/t。
從 LF 精煉爐加入廢鋼產 1t 鋼坯成本大約3506.5 元，按照當期鋼坯市場價格 3580 元/t 計算每噸廢鋼效益 73.5 元。
全年產鋼 54 000 爐，每爐加入廢鋼 2.5 t，全年增加鋼產量=54 000伊2.5伊0.98=132 300 t，增加效益=132 300×73.5=972.41 萬元。
4 結論
轉爐爐外使用廢鋼，只要執行相應的工藝，完全能保證鋼坯的質量。可以通過爐外增加廢鋼的使用量來增加鋼水冶煉的廢鋼比，其中在鐵水罐出鐵前、轉爐出鋼過程、LF 精煉過程比較合理。通過爐外廢鋼的使用可以進一步降低鐵耗，尤其是高爐產能不能滿足轉爐產能的企業，更是提高鋼產量的手段。轉爐出鋼過程加入鋼包高錳生鐵較鋼筋短頭廢鋼，每年可以降低 682.61 萬元成本。LF 精煉爐加入廢鋼每年可以增加鋼產量 13.23 萬 t，創效益 972.41 萬元。
參考文獻
[1] 蔡常青，姜迪剛.120t 轉爐高廢鋼比冶煉技術探討 [J]. 福建冶金，2017,46(6):19-22.
[2] 李經哲,馬德剛,王建興,等.高廢鋼比例對煉鋼工藝的影響[J].河北冶金，2017(7):67-69.
[3] 熊磊.大型轉爐廢鋼資源利用實踐與探討[J].安徽冶金科技職業學院學報,2017,27(2):25-28.
[4] 鄭楠.提高轉爐廢鋼比的試驗研究[J].天津冶金，2013(1):10-12.
[5] 安君輝,王玉生,趙廣勛.提高廢鋼比降低轉爐鐵水消耗[J].河北冶金，2009(6):33-35.
[6] 魏春新,費鵬,李鎮,等.影響轉爐廢鋼比原因的分析及對策[J].鞍鋼技術，2006(2):11-14.
[7] 孫建新，張繼強.提高轉爐廢鋼比的整體解決方案[J].煉鋼，2018 （10）：19-25.
[8] 佟巖.轉爐高廢鋼比的研究及實踐[J].煉鋼，2018（10）：8-13.
