（匡宏業，趙立華，沈維民）

（1湖南中冶長天節能環保技術有限公司，湖南長沙，410000）

摘要：鋼鐵冶煉含鋅固廢是困擾鋼鐵行業的一大難題，本工藝通過“混合造球+回轉窯還原+余熱鍋爐+表面冷卻+布袋收塵”流程對鋼鐵冶煉含鋅固廢進行綜合處置。通過本工藝的實施，不僅有效的實現了固廢中鋅元素的分離，形成次氧化鋅產品，窯渣返回?zé)Y(jié)綜合利用，并對本工藝流程中產生的余熱進行了有效回收，產生飽和蒸汽以供使用。本工藝最大限度的實現了鋼鐵冶煉含鋅固廢中鐵和鋅資源的回收利用。本技術的實施降低了回轉窯結圈頻率，減少了高鹽廢水排放，延長了連續作業時間。

關鍵詞：鋼鐵冶煉含鋅固廢；回轉窯；綜合處置

0  前言

鋼鐵工業是我國國民經濟的重要基礎產業，同時也是高能耗和環境污染嚴重的工業部門之一。環境污染問題是制約鋼鐵行業可持續發展的重要因素。鋼鐵企業粉塵污染治理和除塵灰中多種有價資源的高效回收與綜合利用，已成為國內大中型鋼鐵企業生產重要的節能減排研究課題。

鋼鐵工業在燒結、煉鐵、煉鋼等生產工序中產生大量的含鐵塵泥，主要有煉鐵除塵灰、高爐煤氣重力除塵灰、高爐瓦斯灰泥、OG粗顆粒泥、煉鋼LT除塵灰、電爐除塵灰、轉爐二次灰、煉鋼OG泥等。這些塵泥主要成分為鐵和碳，并含有部分有害雜質如鋅、鉛、鉀、鈉等氧化物，一直以來，這些粉塵大多數都是通過返回?zé)Y(jié)或造塊，再次進入高爐或轉爐冶煉。隨著塵泥中鋅、鉛、鉀、鈉等有害元素在高爐流程中的不斷富集以及煉鋼使用廢鍍鋅鋼材比例的逐漸增加，塵泥中的含鋅量也呈逐漸上升的趨勢；同時，爐料中含鋅量過高，由于鋅沸點低，會在高爐內揮發、富集，在高爐爐身上部逐漸形成結瘤，影響工藝生產順行，縮短設備壽命。

目前對于鋼鐵冶煉含鐵塵泥處置方式主要有全水洗工藝和全干法工藝。全水洗工藝首先將塵泥進行水洗，再進行最終處置，存在高鹽廢水排放量大的問題；全干法工藝目前主要有回轉窯和轉底爐處置技術等，但是傳統的處置方式存在回轉窯結圈嚴重，煙塵煙道堵塞嚴重，連續運轉時間短等問題，傳統回轉窯處置技術存在的問題也限制了技術的應用和推廣。

本技術針對傳統處置技術存在的缺點，對傳統回轉窯處置技術進行了優化，解決了傳統處置回轉窯處置技術存在的問題。

因此，本技術的實施不僅解決了鋼鐵企業含鐵含鋅塵泥的處置問題，使金屬資源得到充分回收利用，并且減少污染物的排放，延長連續作業時間，本工程技術對鋼鐵企業的可持續發展具有重大意義。本工藝擬在某廠進行建設投產，本文以鋼鐵冶煉含鋅粉塵的綜合處置為例對該工藝進行介紹。

1  物料來源及特性

1.1  物料來源

本工藝對原料適應性較好，擬處理原料較為廣泛，可處理對象見表1-1。

表1-1 原料及產生點

1.2  物料性質

（1）原料中含有鐵、少量氧化鋅、碳，均可在處理過程中得到有效利用和回收。除塵灰中含有部分碳粉，具有一定熱值，在回轉窯生產中可代替部分燃料燃燒供熱，降低生產燃料的消耗。

（2）物料成分復雜，且元素含量較為不穩定。

2  工藝技術介紹

本項目設計采用“混合造球+回轉窯還原+余熱鍋爐+表面冷卻+布袋收塵”工藝。工藝流程見圖2-1。

圖2-1 鋼鐵冶煉含鋅塵泥回轉窯綜合處理技術流程圖

2.1  原料準備

本工藝原料準備主要包括配料、混合與造球系統。將原料和輔料混合處理成滿足回轉窯入窯要求的混合料。

（1）自動配料

含鐵含鋅原料、返回料、水和輔助燃料按預先設定的比例，實現自動配料。

（2）混合與造球

為改善物料在窯中的流動性、粘附性、粒徑均勻度和透氣性，緩解回轉窯結圈問題，本工藝采用混合+造球方案。

原料造粒后再進入回轉窯，可有效緩解粉料進窯結窯、堵管的問題，而且粒狀物料進窯受熱均勻，反應充分，可有效降低煙氣中原料粉塵量。

2.2  回轉窯還原系統

本工藝選擇回轉窯作為主要反應設備，混合造粒后的物料輸送至回轉窯，回轉窯中物料在向前流動的過程中，經預熱、干燥、升溫、高溫煅燒等幾個工序，在還原氣氛下，含鋅物質被還原并揮發形成鋅蒸氣。鋅蒸氣與氧氣結合生成氧化鋅，鉛鉍錫銦等金屬與鋅同原理一起揮發生成多金屬氧化物，俗稱次氧化鋅，隨煙氣進入煙氣系統。

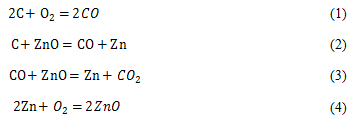

物料中鋅元素的還原揮發過程在回轉窯中主要存在反應如下：


物料經過回轉窯還原揮發系統，鋅最終以ZnO的形式揮發隨煙氣進入到后續煙氣處理系統，含鐵物質則留在渣中，經回轉窯排出冷卻，最終返回?zé)Y(jié)配料使用。回轉窯還原揮發系統實現了鋅元素的有效分離。

2.3  煙氣余熱系統

本工藝在回轉窯尾部設置一臺余熱鍋爐和一臺表面冷卻器，實現煙氣的余熱回收和雙重降溫。

（1）余熱鍋爐

回轉窯尾部配置一臺全膜式壁結構余熱鍋爐（含沉降室），此余熱鍋爐為回轉窯氧化鋅裝置設計的專用設備，見圖2-2，包括沉降室、鍋爐本體等。回轉窯窯尾高溫?zé)煔饨?jīng)過余熱鍋爐本體冷卻，吸收的顯熱產生低壓飽和蒸汽。余熱鍋爐底部灰根據鋅含量確定最佳處置方式，當鋅含量高時，作為次氧化鋅產品，當鋅含量低時則送至水洗除鹽系統，經水洗除鹽后返回配料系統。

1-余熱鍋爐本體；2-沉降室

圖2-2 余熱鍋爐結構示意圖

（2）表面冷卻器

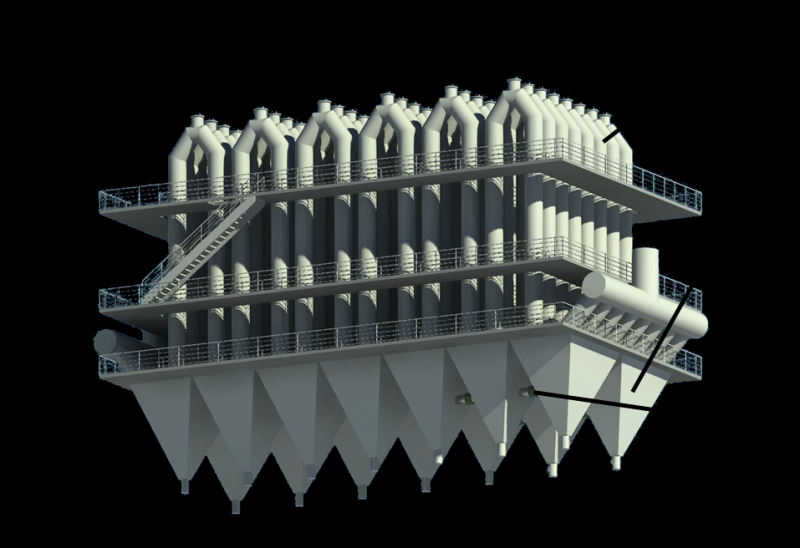

余熱鍋爐降溫后的煙氣進入表面冷卻器，表面冷卻器由8列6行程的冷卻管道組成，煙氣溫度降至<180℃。本設備經過特殊設計實現自動控溫功能，保證出口煙氣溫度為<180℃。冷卻器底部灰根據鋅含量確定最佳處置方式，當鋅含量高時，作為次氧化鋅產品，當鋅含量低時則送至水洗除鹽系統，經水洗除鹽后返回配料系統。

1-表面冷卻器本體；2-沉降室；3-自動控溫系統

圖2-3 表面冷卻器結構示意圖

2.4  主收塵系統

來自表面冷卻器的煙氣進入布袋收塵，將煙氣中富集氧化鋅的粉塵收集，即得到最終的氧化鋅產品。除塵后的煙氣經最終處置并排放。

2.5  窯渣冷卻系統

窯頭出渣采用我公司配套的組合式夾套干式冷卻裝置。本套干式冷卻系統具有適應性強、密封性高，冷卻高效、自帶篩分等特點。

窯渣經過組合式夾套干式冷卻裝置進行冷卻，冷卻物料即可返回?zé)Y(jié)配料系統進行利用。

本套干式冷渣系統的應用，大大的減少了高鹽廢水的產生，可為鋼鐵企業大大節省廢水處理投資，符合響應環保政策要求。

2.6  水洗除鹽系統

本工藝設置水洗除鹽系統，根據物料含鋅量確定是否需要進行水洗除鹽，當物料含鋅量較低時，將余熱鍋爐和表面冷卻除塵灰收集水洗，經過壓濾后得到含氯較低的濾餅和含鹽較高的濾液。濾餅返回至配料系統，濾液則進入廢水處理系統處理。

余熱鍋爐和表面冷卻除塵灰收集后計量進入配漿罐配漿并洗滌，底層漿液經脫水后，濾餅送至原料準備系統返回配料。

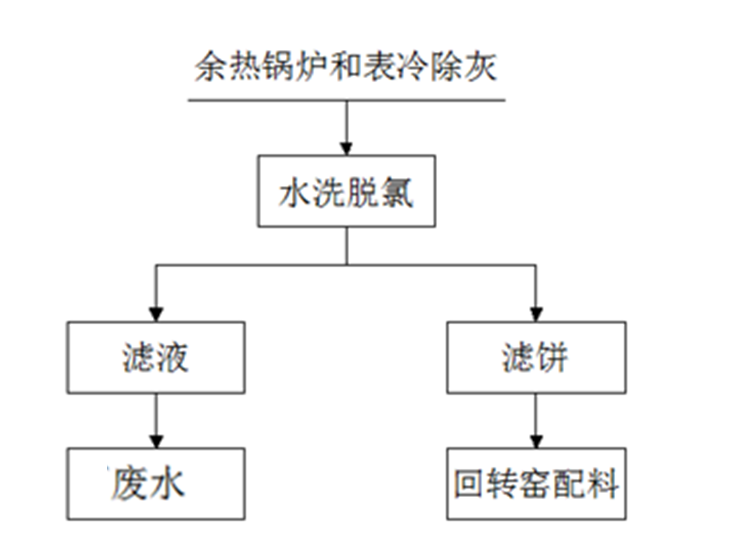

工藝流程圖見下圖。

圖2-3 水洗脫氯工藝流程圖

2.7  產品方案

本工藝實施主要得到產品為次氧化鋅，含鐵渣，飽和蒸汽。

3  結論與展望

（1）本技術的實施，有效的實現了鋼鐵冶煉含鋅粉塵中鋅元素的分離，有效的解決了鋼鐵冶煉行業產生的含鋅粉塵返回?zé)Y(jié)對工藝流程產生的影響，延長高爐正常運行時間和壽命。

（2）本工藝的實施解決了含鐵含鋅塵泥處置技術連續生產作業時間短，結圈嚴重，煙道堵塞嚴重，高鹽廢水量大，原料適應性差的問題。

（3）本工藝的實施最大限度的實現了鋼鐵冶煉含鋅粉塵中鐵和鋅資源的利用，并減少對環境的污染。

（4）本工藝對于鋼鐵企業可持續發展具有重大意義，符合當今環境保護的要求。

（5）本工藝不僅對鋼鐵冶煉含鋅固廢的綜合處置具有重要意義，對于其他行業含鋅含重物料的綜合處置也具有一定的指導意義。
