韋保彈   高峰   李景滿  韋紅海

(廣西北部灣新材料有限公司)

摘要：介紹了目前燒結廠烘干機生產不銹鋼源頭紅土鎳礦第一關鍵環節工序過程中是不可或缺的重要之一，通過促進提高烘干紅土鎳礦生產控制水平，提高紅土鎳礦的烘干后水分效率以及生產效率。

關鍵詞：紅土鎳礦；烘干設備；工藝流程；技術參數

1  原料紅土鎳礦

紅土鎳礦含水量比較大，目前含有游離水40%左右，結晶水及其它化合物的燒損占10%～15% ，由于水份高、成分復雜、粘性大易結塊成團等特點，對烘干機生產一直是生產技術比較難，根據紅土鎳礦的物料含水量高易粘結性大，進入烘干機筒體后物料內部翻滾對團結塊物料的打碎，通過點火器爐膛溫度提高了熱效率，有助于降低烘干后水份。烘干機滾筒內部采用鏈條與揚料板結構，物料在滾筒內部被翻滾過程中的鏈條不斷擺動，將粘附在烘干滾筒內壁的紅土鎳礦結團打碎來保持滾筒內部的清理，揚料板相互之間一排排間隙布置錯開，烘干筒體運轉中揚起紅土鎳礦形成料幕，使被干燥物料不斷向出料端前進，形成連續干燥。烘干滾筒前端頭及后端頭與滾筒之間均采用鋼板制作圓形密封圈封閉，這種密封方式無噪音，不漏氣，不漏料，密封效果較理想。

目前我們廠有四臺烘干機，設計每臺135t/h，經處理后的紅土鎳礦水分控制25以下，烘干后篩分粒度8mm的達到13％以下，目前只能滿足燒結生產供料量范圍，達到下一道燒結機工序生產的技術條件及規模化處理量要求，如下步燒結機工序生產提產降耗，要求降低烘干后紅土鎳礦水份及規模化處理量，烘干后水份必須達到22％以下，需再增加ー臺烘干機系統來滿足燒結生產處理量要求，同時考慮把篩分粒度大于8％的母球通過進行篩分破碎。

2  烘干機設備

棒條振動給料篩分機圖-1

鎳ー1輸送皮帶頭部安裝一臺棒條振動給料篩分機，解決了紅土鎳礦自身混有樹根及鎳石篩分，鎳礦料落入棒條振動給機下烘干機滾筒，樹根與鎳石往棒條篩上落入溜槽排放地面，通過汽運破碎直接入高爐。

揚料板圖-2

鏈條圖-3

烘干機設備內部結構設計有，揚料板，鏈條，導料板裝置，烘干機正常運行生產時筒體內的物料上揚翻滾過程，延長物料在滾筒內的停留時間，提高物料和熱風的交換時間，以獲取更好的烘干效果。

烘干機滾筒圖-3

烘干機采用托輪裝置，托輪和滾圈的接觸性，從而降低了磨損和動力損耗，烘干機滾筒主傳動采用電機與減速機，通過關注電機電流控制料量，并能精確控制鏈板機變頻調節給料加減量，以適應烘干機出口物料水分的均勻性，烘干機尾出口廢氣溫度不能太低，避免在旋風除塵器中結露，導致堵料，采用旋風除塵和濕式水霧除塵器，除塵灰經星輪給料到螺旋給料密封排放到皮帶上不易漏風，克服了收塵設備易粘堵、顆粒細收塵困難，排料時容易漏風揚塵等問題。點火鼓風機與引風機電機采用變頻調速控制，不但更加節能，同時提高了系統自動化控制水平，測控系統可采用電腦操作平臺及PLC控制系統，實現對整個系統的半自動監控，具備集中、就地轉自動換功能，操作人員在控制室可根據鏈板機給料的紅土鎳礦上料情況和烘干后出料水份情況調整。

爐膛圖-4

烘干設備的爐膛采用圓筒形的結構，爐膛內采用含高鋁磚，有保溫蓄熱性能較高的特點和優勢，高爐煤氣燒嘴，煤氣的氣壓要求大3000Pa，點火的強度要求較高，燒嘴能夠實現自動點火以及人工點火兩種方式，高爐煤氣熱值低，壓力波動大，而系統要求供熱溫度高而穩且廢氣流速快，要持續保持入口溫度在900℃以上的熱風供應，使得高濕度及時被干燥溫度替換， 在排出干燥的物料時維持烘干機內熱量平衡，同時具有溫度控制器和壓力控制器兩種檢測裝置，保證其工作時的溫度和壓力要求。采用變頻調速器能夠對煤氣調節閥的流量進行控制，并自動根據爐膛內部的溫度和壓力反饋情況，對煤氣的流量進行調節，同時助燃鼓風機還能夠根據設定的空煤比率對使用風量進行調節，對其進風速度進行控制。操作人員在進行烘干設備的使用時，需要提前對煤氣檢測報警系統以及煤氣控制系統進行設置，在煤氣壓力過低時會自動切斷煤氣控制系統，隨時調控上料鏈板機的運行給料參數。

3  烘干機系統工藝流程

紅土鎳礦首先經過鏟車上料到受料倉礦槽鏈板機給料機，輸皮帶機頭部進入棒條振動給料篩分機，鎳石與樹根篩分上排到溜槽地面，紅土鎳礦篩分下后落入進料口烘干機滾筒內，經導料板將其迅速導向揚料板料區，并隨滾筒的轉動過程翻滾落下，形成料幕同濕物料同一端進入烘干機滾筒的高溫熱風從中穿過使濕物料形成傳導和對流質熱交換，預熱濕物料并蒸發部分水分。同時，高溫快速下降，經預熱的濕物料進入中溫烘干階段，大部分水分在此階段被蒸發掉。隨著物料與溫度的反復混合交換，直至達到熱平衡后達到對物料的水分要求后，物料被排出烘干滾筒，經過熱交換之后含有大量水蒸氣及粉塵的尾氣經過旋風除塵，被去除掉大部分粉塵，再經濕式水霧除塵過濾后，紅土鎳礦細顆粒在此處由霧化水潤濕后沉降下來隨水排入水池系統中循環使用，廢氣達標排放。

4  烘干機的結構組成

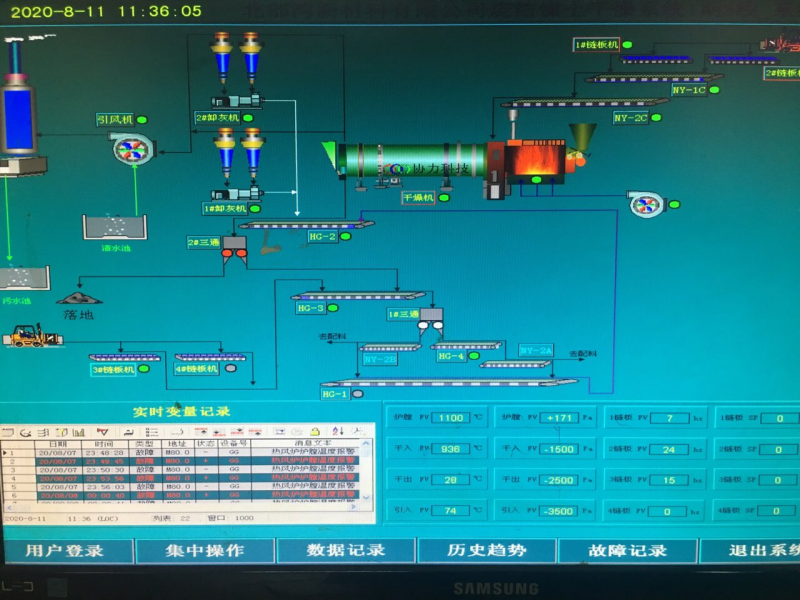

電腦畫面監控系統圖-5

紅土鎳礦烘干機系統主要由以下部分組成，原料裝載系統：包括入料受料礦槽倉鏈板機，皮帶式輸送機，棒條振動給料篩分機，烘干機，燃燒供熱系統：煤氣燃燒爐膛，確保向烘干機滾筒提供穩定的高溫熱介質，烘干脫水系統：排料箱等設備，完成高水分物料與高溫熱介質的質熱交換，環保除塵系統：選用旋風除塵器，星輪給料機、螺旋輸送給料機，引風機，濕式水霧除塵器等設備回收烘干機物料中的微細顆粒，同時實現尾氣達標排放，配電測控系統：選用成套配電裝置、測控操作臺、工業電腦畫面監控系統、就地箱、電動機等電氣設備實現烘干系統集中或就地自動控制，物料運輸系統：選用一部膠帶運輸機將烘干后物料運輸到燒結配料指定8、9號倉設備。

1、烘干的技術叁數

(1）煤氣燃燒器技術參數：

（2）φ3.4×34m干燥機技術參數：

(3)φ3.4×34m烘干機技術參數

5  結語

對烘干機設備紅土鎳礦的含水量變化，在生產操作中進行調整，根據其含水情況進行相應的烘干參數設置，保證其物料的顆粒度能夠滿足下一步的生產需求，烘干機設備工作運行過程中，提升熱效率，并降低設備的故障率，有效的提升紅土鎳礦的烘干后水分效率以及生產效率，具有運行穩定、維護方便、操作便捷等優勢，有利原料紅土鎳礦的生產處理能力。
