多工藝協同降低燒結機工序能耗生產實踐

李國良，李乾坤，周曉冬，李秭城，裴元東

（中天鋼鐵集團有限公司 第二燒結廠，江蘇 常州 213000）

摘要：針對燒結工序能耗高，而一種工藝的改善或新工藝的推出對其工序能耗的改善有限，本文從低水低碳厚料層燒結、低熱值煤氣低負壓點火、料面噴吹天然氣等多工藝協同處理出發，結合漏風治理、增設邊緣壓料裝置優化燒結料面布料等生產控制措施，在改善燒結礦產、質量的同時，取得了降低工序能耗的良好效果，燒結工序能耗由 53.66 kgce/t_-s 逐步降低到 46.32 kgce/t_-s。

關鍵詞：協同；工序能耗；厚料層；低負壓；天然氣噴吹

當前國內鋼鐵產能日趨飽和，原燃料價格上漲明顯，給鋼鐵行業發展帶來了很大的挑戰，節能降耗逐漸成為鋼鐵行業發展的必由之路。我國鋼鐵行業能耗占整個國民經濟的14%以上，其中燒結工序能耗占整個鋼鐵行業能耗的 10%以上^[1-2]，因此，降低燒結工序能耗意義重大。

針對降低燒結工序能耗前人開展了眾多生產研究實踐，主要從改善燒結原燃料結構、提升混合料溫、熱風燒結、漏風治理、控制燃料破碎粒度、厚料層燒結工藝制度等方法進行了實踐探究，取得了較好的效果[2-4]。但是常規工藝和單一新工藝的改進對降低燒結工序能耗的效果有限。為更好地解決此問題，本文以中天鋼鐵 550 m²燒結機工藝為基礎，從低水低碳厚料層燒結、低熱值煤氣低負壓點火、料面噴吹天然氣等多工藝協同處理出發，結合漏風治理、增設邊緣壓料裝置優化燒結料面布料等生產控制措施，試圖在改善燒結礦產、質量的同時，取得降低工序能耗的良好效果，為同類工程提供借鑒與參考。

1 降低工序能耗生產工藝

1.1 低水低碳厚料層燒結工藝

厚料層燒結是降低燃料消耗的重要手段。寶鋼、馬鋼、首鋼京唐、泰鋼、天鋼、湘鋼等企業燒結料厚已達 900~1 000 mm 水平。本文涉及的燒結機臺車欄板改造前高度為 750mm，設計料層厚度為 700~750 mm，為充分利用厚料層燒結自動蓄熱特點，將點火爐抬高，逐步將料層厚度由 800 mm 抬高至 920 mm 水平，超燒結機臺車欄板高度 170 mm（見圖 1）。 隨著料層厚度的提升，燒結機機速放慢，燒結料的高溫保持時間增加，液相生成更加充足，燒結礦的轉鼓強度由 77%提升至 78%。為減少過濕層和燃燒層對厚料層燒結透氣性的影響，在實施厚料層后重點采取了低水燒結措施和燃料粒度優化控制：①采取一混多加水、二混少加水；②加裝霧化噴頭保證原料制粒成球效果；③為消除混合礦槽蒸汽預熱不均的問題，采用了蒸汽管道輸堵裝置；④采用熟熔劑燒結，充分利用生石灰消化放熱提升混勻料料溫。在各項措施實施后，混合料水分從 7.5%降低到 6.8%，混合料料溫提高到 70℃水平；⑤優化燃料粒度控制，用錘破替代對輥，在增強破碎能力的同時減少四輥負荷，實施后燃料粒度控制在小于 0.5 mm 占比為 20%，0.5~3 mm 占比為 75%，大于 5 mm占比為 8%的綜合水平。由于厚料層燒結過程自動蓄熱作用的發揮^[2]，固體燃料配比由4.6%降低到 4.3%，降低 0.3%，折合噸礦固體燃耗下降 3.75 kg/t_-s^[5]。

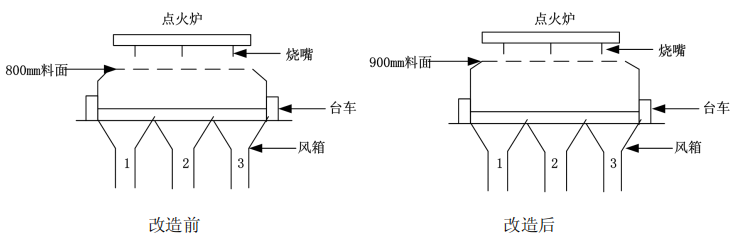

1.2 低熱值煤氣的低負壓點火工藝技術改造

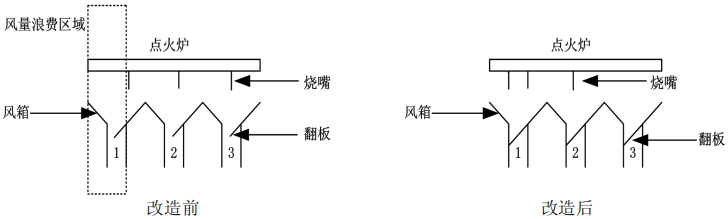

本文燒結生產所用點火氣體燃料為高爐煤氣、轉爐煤氣，原前 3 個風箱開度分別為40%、60%、60%，抽風負壓分別為-14.25、-14.23、-14.16 kpa。由于負壓較高，煤氣被大量抽走，降低了煤氣的利用率，導致煤氣消耗增大，同時也不利于燒結礦產、質量的提升。為改善這種高負壓、大風量的點火制度，燒結廠于 2019 年初逐步在燒結機上進行點火爐前移工藝技術改造（見圖 2）。結合圖 2，當將 1#、2#風箱翻板關閉，3#風箱翻板開度至50%時，1#、2#、3#風箱點火負壓由原來的-14 kpa（平均值）分別降低至-8.23 -8.44. -10.22kpa，燒結機點火煤氣單耗由 38.15 m3/t 降低至 32.36 m3/t，降低了 5.79 m3/t。厚料層燒結制度推行后，燒結機機速降低，點火時間延長，點火強度得到了提升^[2]。同時，由于前部風箱負壓降低，更多的風量后移，保證了后續燃燒帶的反應，使整個燒結過程進行的更加充分，燒結礦強度得到一定的提升，由 77.89%提升到 78.26%，提升了 0.37%^[5]。

 圖 2 點火爐前移改造方案示意

1.3 料面噴吹天然氣工藝技術的應用

日本 JFE 提出了料面噴吹天然氣工藝^[6-7]，國內梅鋼、韶鋼等企業使用料面噴吹焦?fàn)t煤氣，均取得較好效果^[8]。2020 年，中天在 550m²燒結機上成功實施了國內首臺套燒結機料面噴吹天然氣工藝和裝備。天然氣噴吹裝置設計量程為 0~600 Nm³/h，天然氣噴吹后 550m²燒結機固體燃耗下降明顯。在天然氣噴吹量為 300 Nm3/h 制度下，燒結機固體燃料（無煙煤）配比下降 0.2%~0.3%，折合噸礦固體燃耗下降 2.9~4.3 kg/t_-s。相較于未噴吹天然氣燒結礦表層強度提升，內返率降低了 0.3%，轉鼓強度由 78.49%提升至 78.77%，提升 0.28%。

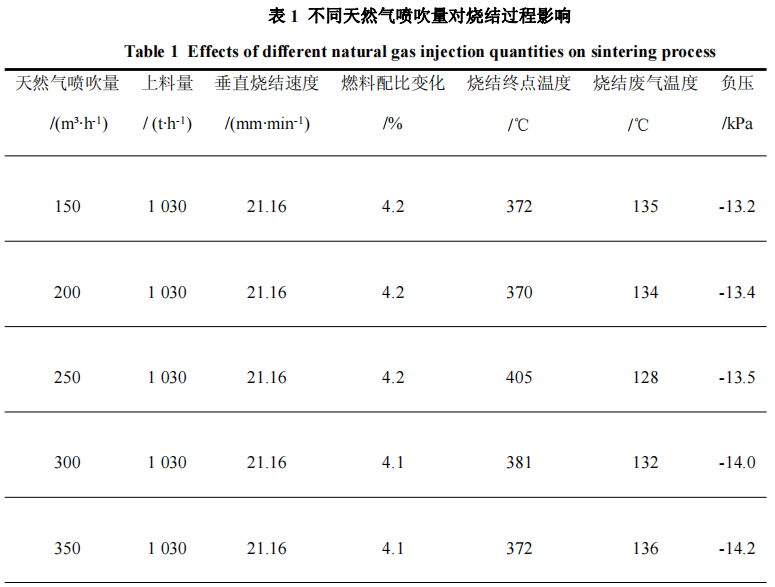

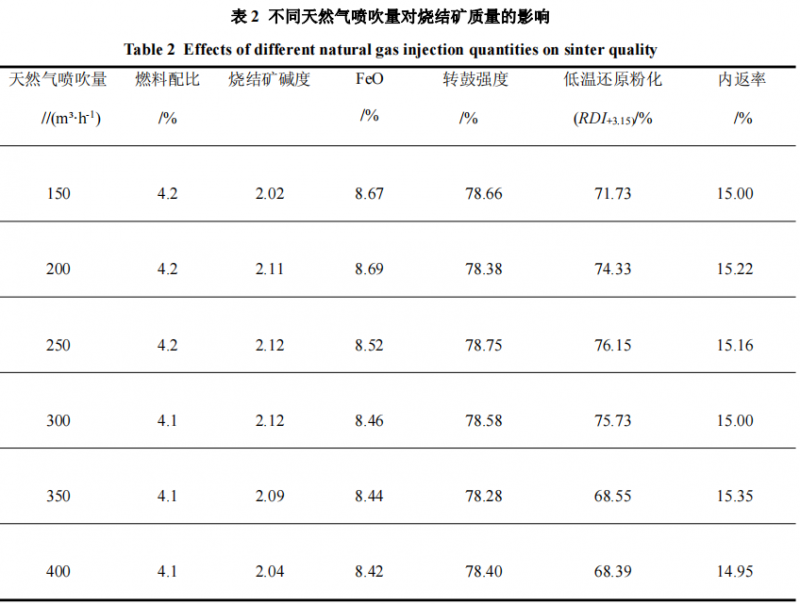

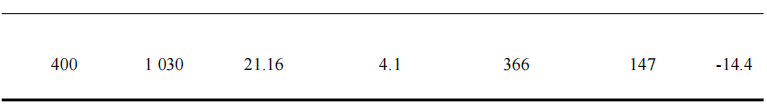

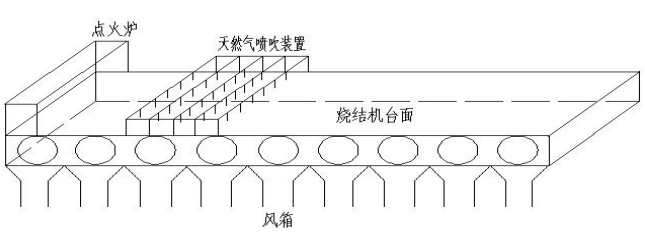

同時，現場試驗在 550 ㎡燒結機上料量為 1 030 t/h，燒結混勻料堆成分固定，料層厚度為920 mm，燒結機機速為 2.3 m/min，固體燃料洗精煤配比為 4.3%的基準條件下，探究了不同天燃?xì)鈬姶盗繉Y(jié)過程和燒結礦質量的影響，其天然氣噴吹裝置如圖 3 所示，不同噴吹量對燒結終點溫度、廢氣溫度、負壓的影響如表 1 所示，不同噴吹量對燒結礦質量的影響如表 2 所示。

Fig. 3 Process flow chart of natural gas injection device

由表 1、2 可知：在燒結料層厚度一定，上料量一定的條件下，隨著天然氣噴吹流量的加大，固體燃料配比適當降低，燒結終點溫度出現先升高后降低的變化趨勢，燒結負壓呈現逐步增加的趨勢；燒結礦 FeO 質量分?jǐn)?shù)降低，轉鼓強度呈現波動變化，低溫還原粉化性能 RDI_+3.15呈現先升高后降低趨勢，即在噴吹量超過 300 m³/h 后較基準有所降低。分析原因認為，當燒結料面噴吹天然氣過多后，兩種燃料（燃?xì)夂凸腆w燃料）燃燒出現的燃燒帶可能出現不匹配，因而造成高溫帶透氣性變差，燒結負壓有所升高。因此，在當前條件下噴吹量過大可能會對燒結過程產生負面影響^[9]。

2 降低工序能耗強化措施

為進一步強化厚料層燒結工藝和料面天然氣噴吹新工藝對降低工序能耗的效果，現場進一步采取了漏風治理、優化燒結料面布料等生產控制措施。

2.1 漏風治理

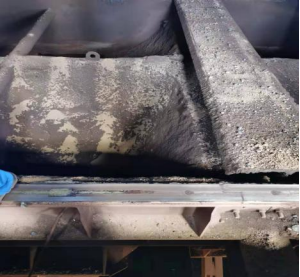

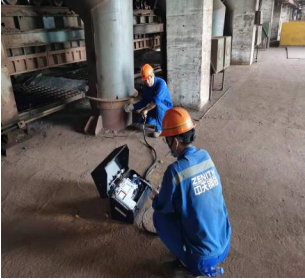

燒結機的漏風是行業的共性問題，降低漏風對于改善燒結產、質量和降低主抽風機電耗有利，從而可降低燒結工序能耗。燒結機主要漏風點包括臺車欄板錯位部分、臺車欄板插銷處、燒結機臺車彈性滑道與固定滑道間油封處、風箱大煙道內壁磨損嚴重處、大煙道雙層卸灰閥等部位^[10-11]，漏風嚴重制約著燒結機產能的發揮與質量的提升。針對以上問題，本文通過現場測量各風箱煙氣成分、含氧量變化（圖 4）、利用計劃檢修期間對風箱漏風點進行補焊、風箱噴涂耐磨涂層（圖 5）、管道進行更換、臺車固定滑道螺栓緊固、臺車欄板更換同時加強對臺車欄板插銷的工藝檢查等方式進行相關處的漏風治理。漏風治理后，燒結機上料量提升了 10 t/h，燒結機轉鼓強度由 77.66%提升至 78.37%，燒結終點溫度提升了 20 ℃ 。

2.2 優化燒結料面布料

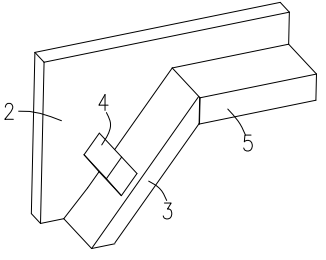

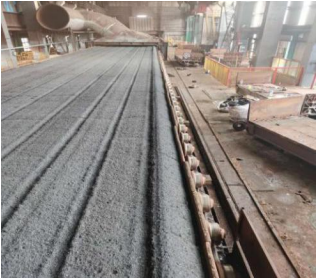

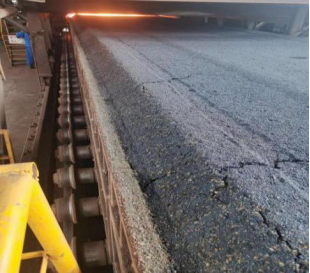

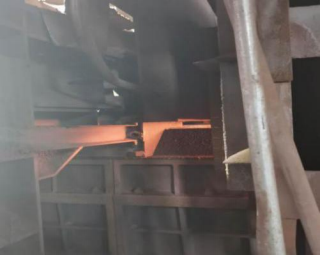

550 ㎡燒結機臺車欄板高度為 750 mm，在推行厚料層布料后，料層達 920 mm，已超過臺車欄板高度 170 mm。在實際生產過程中由于點火爐邊緣燒嘴位置不可調，在點火煤氣熱值波動時極易出現邊緣點火效果差，整體邊緣效應較為明顯的現象。本文通過積極探索，自主改造了一種可調式超燒結機臺車欄板壓料裝置。該裝置通過在臺車欄板上設置邊緣主壓料板、斜壓板、水平板，使得臺車上的料被塑形成梯形，增大了邊緣料面的點火，改善了邊緣點火、邊緣壓料等邊緣效應。改造后，燒結內返率降低了 1%，產量得到提升，同時邊緣料點火效果得到明顯改善。壓料裝置設計、安裝、效果圖分別如圖 6、7、8所示。為減少臺面裂痕對燒結礦強度的影響，研發了簡易消裂紋裝置，消除表面礦由于熱脹冷縮產生的應力，簡易消除裂紋裝置效果如圖 9 所示。

3 多工藝協同降低工序能耗效果

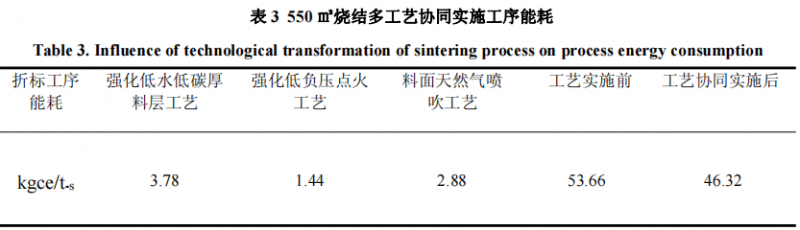

550 ㎡燒結多工藝協同實施工序能耗如表 3 所示。結合以上分析與表 3 可知：550 ㎡燒結機單獨強化采用低水低碳厚料層燒結、低熱值煤氣低負壓點火、料面噴吹天然氣等工藝后，工序能耗分別降低 3.78 、1.44、2.88 kgce/t-s（折標系數分別取 1.01、0.25、1.01）； 3種工藝協同使用后，工序能耗降低 7.34 kgce/t-s。雖由于在實際生產中多因素導致該值略低于各工藝單獨實施之加和效果，但遠高于單獨工藝的實施效果。

4 結 論

（1）工序能耗的有效降低不能依靠單一工藝的實施，而需要多工藝協同作用。

（2）550 ㎡燒結采用低水低碳厚料層燒結、低熱值煤氣低負壓點火、料面噴吹天然氣等強化燒結工藝后，工序能耗分別降低 3.78 、1.44、2.88 kgce/t_-s。

（3）以低水低碳厚料層生產操作為總綱，協同點火爐前移、低負壓點火技術改造，燒結料面噴吹天然氣為主要工藝方針，通過燒結漏風治理，優化燒結布料等強化輔助措施的實施，可最大幅度地降低燒結工序能耗，由原料的 53.66 kgce/t_-s降低到 46.32kgce/t_-s。
